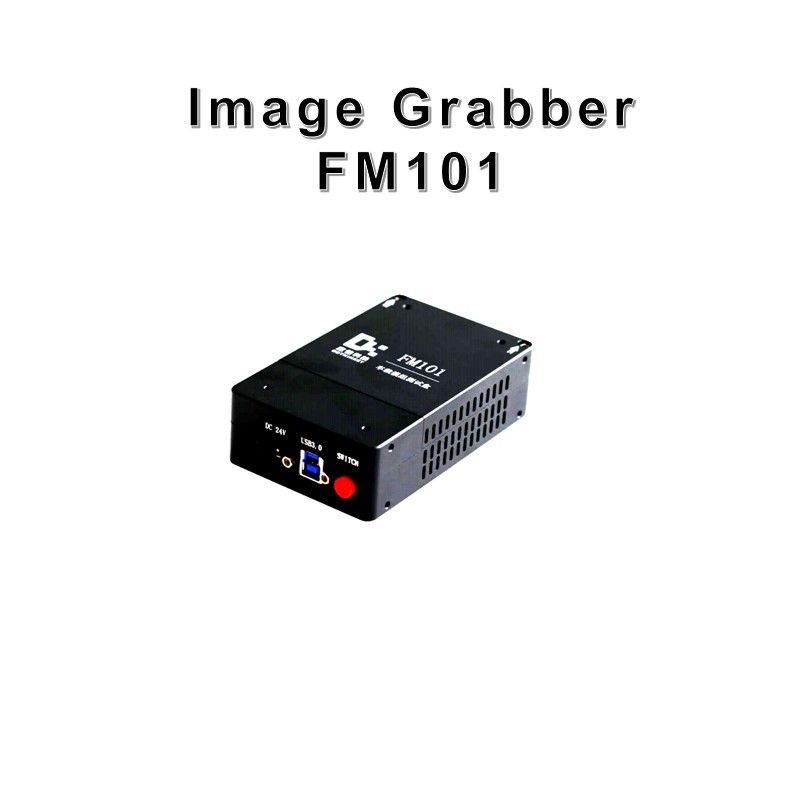

Name: AA Test Imaging Source Frame Grabber 5Gbps Устройство для захвата кадра
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: FM101
Price: 3,100.00 USD
Availability: InStock

Дом > продукты > Автомобильный захватчик рамы >

AA Test Imaging Source Frame Grabber 5Gbps Устройство для захвата кадра

AA Test Imaging Source Frame Grabber (АА) - устройство для сбора исходных кадров

Снимок источника кадра Grabber 5Gbps

Устройство для захвата кадров 5 Гбит / с

Место происхождения:

Шэньчжэнь

Фирменное наименование:

Dothinkey

Сертификация:

Номер модели:

FM101

Свяжитесь мы

Запросите цитату

AA Test Imaging Source Frame Grabber 5Gbps Устройство для захвата кадра

Детали продукта

Цвет:

Черный

Скорость передачи изображения:

5 Гбит / с

Входное напряжение:

110V/AC ~ 220V/AC 50Hz/60Hz

Выходная мощность:

постоянный ток 24 В/2,5 А

Силовое питание:

постоянный ток 24 В/2,5 А

Применение:

Испытание калибровки/AA внутренних параметров, установленных на автомобиле

Выделить:

AA Test Imaging Source Frame Grabber (АА) - устройство для сбора исходных кадров

Снимок источника кадра Grabber 5Gbps

Устройство для захвата кадров 5 Гбит / с

Условия оплаты & доставки

Количество мин заказа

1 шт.

Цена

USD1200-USD5000

Упаковывая детали

Картонная упаковка

Время доставки

5-8 рабочих дней

Условия оплаты

T/T

Поставка способности

Наличие запасов

СОБЩЕННЫЕ ПРОДУКТЫ

Свяжитесь мы

86-755-6114-6178

Контакт теперь

Характер продукции

Автомобильная визуализация 5 Гбит/с: внутренняя калибровка и решение испытаний AA

Функции системы испытания автомобильного модуля FM101

Решение для испытаний с одной камерой
- Поддерживает как коаксиальные (однокончательные) FAKRA, так и дифференциальные интерфейсы STP
- Специально предназначенные для проверки качества автомобильных камерных модулей
Всестороннее наблюдение и диагностика
- Мониторинг потребления тока в режиме реального времени
- Измерение и анализ частоты кадров
- Подробная отчетность об ошибках:
  • Ошибки кадра
  • Ошибки ссылки
  • Ошибки декодирования
Усовершенствованное управление изображением и питанием
- Возможность захвата и хранения полного изображения
- Интегрированная поддержка мощности над коаксом (POC):
  • Доставка электропитания
  • Измерение напряжения
- Специальное светодиодное питание для модулей освещения транспортных средств
Гибкие параметры конфигурации
- Выбираемые решения для разъединения
- Совместима с основными автомобильными стандартами:
  • сериализация MAXIM
  • Сериализация TI
- Поддерживает большинство доступных на рынке последовательных модулей

Диапазон и точность программируемого питания

Диапазон и точность программируемого питания
Канал	Диапазон выходного напряжения	Сделай шаг вперед.	Точность выходного напряжения при отсутствии нагрузки	Максимальный выходный ток	Текущее решение по приобретению	Точность текущего сбора	Точность получения напряжения POC
CH1 CH2	0.8V-18V	0.1В	0.8V-6V :± 60 мВ 6V-18V :± 1%	1А	0.1mA	0-0.05А :±1,5 мА 0.05А-1А :± 1%	0.8V-6V :± 60 мВ 6V-18V :± 1%

Описание функции интерфейса

1	Интерфейс выходной мощности	Не допускается оборудование для внешнего питания, которое используется для питания дополнительного освещения внешнего модуля, независимо от питания POC и подключенного к нему.ПИН-расстояние между терминалом провода составляет 3.81 мм
2	Интерфейс модуля камеры A	Стандартная конфигурация по умолчанию: Коаксиальный интерфейс (COAX), соединитель FAKRA, Z-образный безупречный интерфейс, аква синий
3	Интерфейс модуля камеры B	Дифференциальный интерфейс (STP), только готовый продукт зарезервирован. Рекомендуемая модель: D4S20G-400A5-Z, водно-синий (Z) Тип безупречного интерфейса
4	Светодиод индикатора	Красный: индикатор мощности Зеленый: индикатор сигнала
5	Интерфейс питания испытательной коробки	Специальный интерфейс питания постоянного тока 24V/2.5A для испытательной коробки, который используется для обеспечения рабочей мощности для испытательной коробки.
6	Интерфейс USB3.0	Интерфейс связи USB3.0
7	Переключатель	Выключатель включения/выключения питания испытательной шкалы
