Место происхождения:
Шэньчжэнь
Фирменное наименование:
Dothinkey
Сертификация:
CE
Номер модели:
UQ200

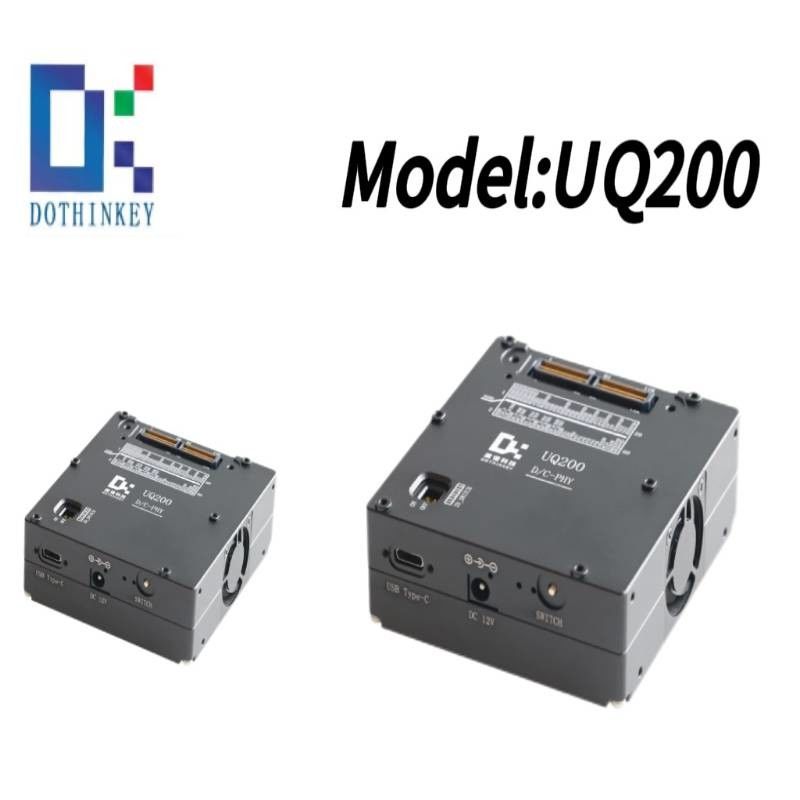

UQ200 Приложение для мобильной камеры, высокоскоростной MIPIC-PHY.
1Спецификации наземного соединения
Сенсор обработки изображений UQ200 включает двойные наземные домены (AGND и DGND). При реализации единой наземной схемы как AGND, так и DGND могут иметь общее соединение с наземным терминалом датчика.
2Конфигурация интерфейса.I2C
Интегрированные программируемые вытяжные резисторы (выбираемые 560Ω, 1,5kΩ или 4,7kΩ; заводская по умолчанию 1,5kΩ) предоставляются на линиях I2C, ссылаясь на DOVDD.Сопротивление тяги может быть динамически регулироваться с помощью управления прошивкой.
3.GPIO программируемый интерфейс
Каждый GPIO включает в себя 4,7kΩ pull-up на DOVDD. Эти штифты поддерживают специальную настройку приложения через программируемые настройки В/В.
4.Основы системы
Этот терминал, предназначенный исключительно для периферийного распределения энергии (наземного домена системы), должен оставаться изолированным от наземной сети датчиков для поддержания надлежащей возможности открытого/короткого испытания.
5.Резервированное управление пин
Сохраняйте эти пинсы в состоянии, когда они не подключены - избегайте внешних соединений или коротких подключений между пинками.
6Диаграмма описания интерфейса модуля продукта
