Dothinkey High Speed Image Grabber UQ200 USB3.0 серии MIPI Фрейм-Грабер

Dothinkey High Speed Image Grabber UQ200 USB3.0 серии

1Применение

Для высокоскоростного C-PHY камеры испытания. Высокоскоростное C-PHY отладки, проверки и тестирования.

1) Скорость передачи

Максимальная скорость передачи 750 МБ/с
C-PHY 3,5 GSps/Trio
D-PHY 2,5 Гбит/линия
Трансмиссия USB3.1

2.Руководство по проектированию

1) Руководящие принципы связи ГНД
Сенсор изображения серии UQ200 обеспечивает два типа GND (AGND и DGND). Если GND датчика не разделен, AGND и DGND могут быть совместно подключены к пину GND датчика.

2) Конфигурация резистора I2C Pull-Up
I2C-прицепы оснащены внутренними программируемыми резисторами (4.7KΩ, 1.5KΩ и 560Ω опции, по умолчанию 1.5KΩ), подтянутыми до DOVDD. Пользователи могут настраивать резистенты с помощью программных функций по мере необходимости.

3) Конфигурация функции GPIO
Пины GPIO поддерживают гибкую функциональную конфигурацию с внутренним 4,7KΩ подъемным резистором DOVDD. Пользователи могут определять их функциональность через программное обеспечение на основе требований приложения.

4) Осторожность GND на уровне системы
Этот пин предназначен для периферийного источника питания (GND на уровне системы) и не должен быть напрямую подключен к GND датчика.

5) Ограниченная обработка булавок
Этот шприц предназначен для внутреннего использования и имеет специальные внутренние соединения.

3Диаграмма распределения внешнего интерфейса

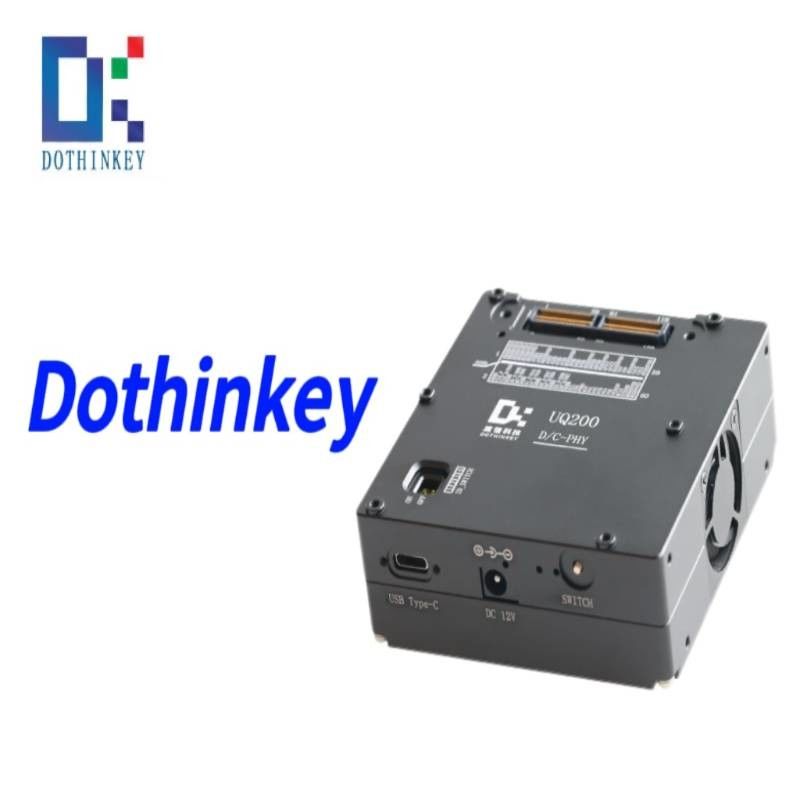

4. UQ200 Главный вид
