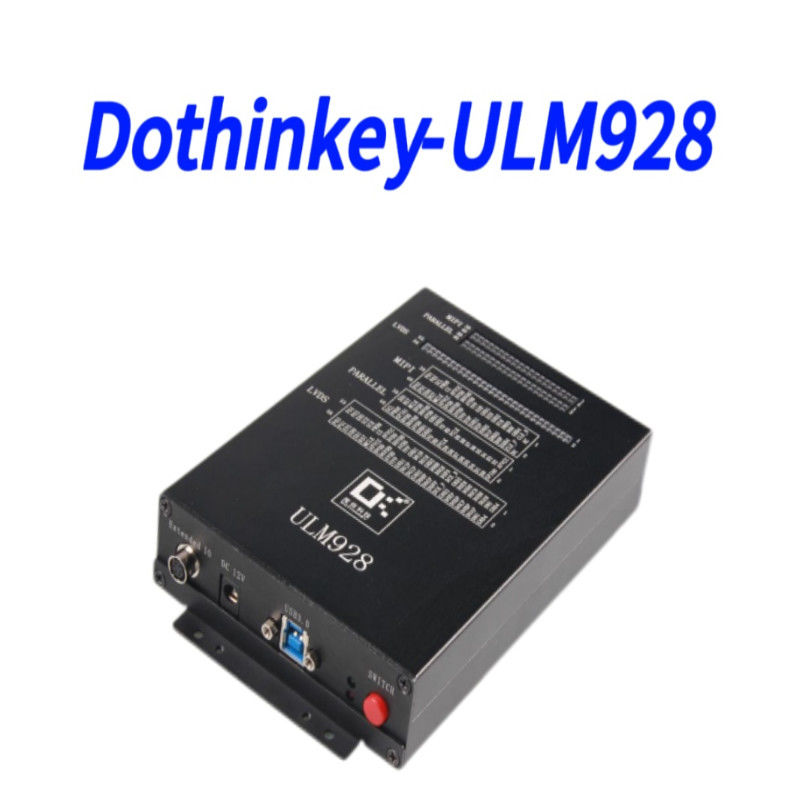

Dothinkey USB3.0 Серия MIPI Карта захвата DVP HISPI LVDS И SPI Фрейм-Граббер

Dothinkey USB3.0 Series Image Grabber поддерживает несколько протоколов - MIPI, DVP, HISPI, LVDS и SPI

Выжить.

Ульм928 - это универсальное решение для тестирования, предназначенное для высокопроизводительного захвата изображений и оценки датчиков.включая МИПИ, DVP, HISPI, LVDS и SPI, что делает его идеальным для тестирования мобильных, автомобильных и камер видеонаблюдения.

Ключевые особенности

• Высокоскоростная передача данныхUSB 3.0 (5Gbps) обеспечивает быструю обработку изображений.

• Совместимость с несколькими интерфейсами:Поддерживает MIPI (4-полоса @ 1Gbps), LVDS (10-полоса @ 600Mbps) и DVP (200MHz PCLK).

• Точное управление мощностью:Пять программируемых низкошумных каналов питания (до 3,3 В/500 мА) для питания датчиков.

• Усовершенствованное обнаружение тока:Измерение высокого разрешения (10nA) для анализа режима ожидания и динамического тока.

• Комплексное обнаружение неисправностей:45-канальное открытое/короткое тестирование с адаптивными порогами для надежной диагностики.

Преимущества

a.Оптимизирован для высокоскоростной съемки с надежной целостностью сигнала.

b. Гибкая подача энергии (2,5V9V) для удовлетворения различных требований датчиков.

c. Улучшенная точность испытаний с настраиваемыми настройками напряжения/тока.

d. Широкая совместимость устройств, обеспечивающая эффективную валидацию модулей.

Технические характеристики изображения и передачи

1)Совместимость датчиков

a.МКЛК часовой диапазон-6MHz ~ 99MHz

b. Точность часов MCLK-±00,1 МГц

c. диапазон уровня IO датчика (по DOVDD) -1.3V ~ 3.3V

d.Площадь полосы LVDS-≥600 Мбит/линия

e.Количество каналов передачи данных LVDS-1/2/4/8/10Путь

f.Площадь полосы MIPI-≥1 Гбит/линия

g.Количество каналов передачи данных MIPI-1/2/4Путь

h. Частота часов PCLK-200 МГц

i. Поддерживает форматы изображений-RGB565/YUV422RAW8/RAW10/RAW12

j. Поддержка формата RGB-RGB565

2) USB3.0 метрический

a.ширина полосы передачи данных USB3.05 Гбит / с

3)Технические показатели SENSOR I2C

скорость связи I2C-100K/400K/1M
