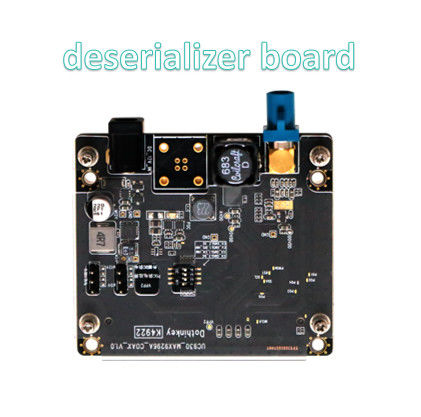

fpd ссылка iii десерализатор MIPI

1Система питания POC

Эта расшифровочная доска используетСиловое питание VPP2В этом режиме не требуется внешний адаптер питания, поскольку он может подаваться напрямую через тестовую систему, упрощая процесс подключения устройства.

Факультативное решение внешнего источника питания:

• При необходимости независимого источника питания, пожалуйста, используйте12В/1А адаптер питания постоянного токаподключен к бортовой розетке постоянного тока.

• Выберите выходное напряжение через бортовую крышку прыжка:

  • Положение А:Выход 12В постоянного тока

  • Позиция B:Выход 5В постоянного тока

• Примечание: Убедитесь, что система отключена перед переключением режимов питания, чтобы избежать рисков короткого замыкания.

2.Спецификации питания ядра чипа

Чип декодера MAX9296A требует точногочетыре независимых источника питания, все из которых должны быть представлены в испытательной коробке и строго соблюдать следующие параметры:

Критические эксплуатационные требования:

• Перед включением проверьте все напряжения питания мультиметром.

• Не регулируйте прыжки питания, пока система заряжена.

• Превышение напряжения может привести к постоянному повреждению чипа.

3.Технические спецификации интерфейса

Совет принимает решение по подключению промышленного класса:

• Физический интерфейс: 44-колонный двойной колонный заголовок (2,54-мм стандартный проход)

• Протокол передачи сигналов: полностью соответствует стандарту MIPI CSI-2

• Совместимые устройства: Подходит для нашего полного ассортимента продуктов испытательной коробки

• Конструкция защиты:

  • Оценка защиты от ESD: контактный разряд ±8 кВ

  • Позолоченные булавки обеспечивают долгосрочную надежность контакта
