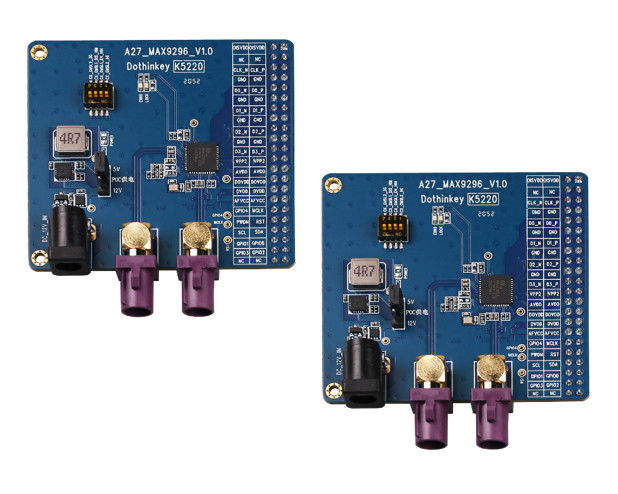

fpd ссылка iii десерализатор MIPI

1. схема питания POC Двухрежимное питание (выбирается через J6): питание из постоянного тока: требуется внешний адаптер питания 12V/1A.Выбор выхода 12V или 5V через прыжок J5 (установлено на 5V по умолчанию на заводе, чтобы предотвратить сгорание испытываемого модуля). Электроснабжение испытательной камеры: не требуется внешнее питание, и питание поступает непосредственно из испытательной коробки.Испытательная коробка UC930 поддерживает регулируемые выходы от 4 до 18 В.

2Требования к питанию чипа MAX9296 Четыре источника питания требуются из испытательной камеры: AFVCC & DVDD: фиксированный 1.2V (должен быть заблокирован по конфигурации AP).8В (конфигурация АП заблокирована). DOVDD: поддерживает гибкую регулировку 1.8V ∼ 3.3V. Примечание: подтвердите настройку напряжения перед включением, чтобы избежать повреждения чипа.

3. Описание API Резервированные 2,54мм наклона 44PIN двойной ряд штифтов, совместимые со стандартным интерфейсом испытательной коробки MIPI.

4. MAX9296 Примечания к совместимости Теоретически поддерживаются множественные сериализаторы GMSL1/GMSL2, но соответствующая группа параметров регистра должна быть сконфигурирована в соответствии с парной моделью.

5. Спецификация использования переключателя DIP 4-позиционный независимый переключатель DIP: Каждый человек соответствует аппаратной функции. Правила: Только один человек может быть настроен на Включение одновременно. После модификации,Вам нужно включить его снова, чтобы это вступило в силу.
