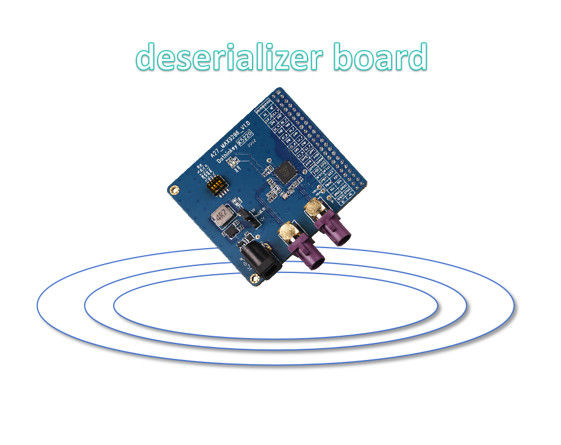

Планшеты TI MIPI

1. Опции питания POC

• Два режима (выбранные J6):

  • Дисплейная розетка:

    • Требует внешнего12В/1А адаптер.

    • ИспользованиеJ5выбирать12V или 5Vдля мощности POC (заводской по умолчанию:5Вдля защиты клиентских модулей).

  • Силовое питание испытательной коробки:

    • Никакого внешнего адаптера не нужно.

    • Напряжение POC настраивается черезНастройки AP(J5 отключен).

    • ДляИспытательная коробка UC930, диапазон POC:4V ≈ 18V.

2. MAX9296 Чип питания

• Четыре силовых рельса (должны быть поставлены в испытательную коробку):

  • AFVCC и DVDD:Установлено в1.2В(настройка АП).

  • АВДД:Установлено в1.8В(настройка АП).

  • ДОВДД:Регулируемый (1.8В ∙ 3.3Впо мере необходимости).

• Предупреждение:Убедитесь, что напряжение установлено правильнодо включениячтобы избежать повреждения чипа.

3. Интерфейс

• Двухрядный заголовок с 44 булавками (протяженность 2,54 мм)для совместимости интерфейса MIPI с испытательными ящиками.

4. MAX9296 Гибкость спарки

• ПоддержкаСериализаторы GMSL1/GMSL2но требуетразличные конфигурации регистровдля каждой модели сериализатора.

5. Конфигурация переключателя DIP

• переключатель DIP 4 в 1:Каждый переключатель управляет уникальной аппаратной функцией.

• Правила:

  • Толькоодин переключательможно установить наВключеноПо одному.

  • Перезагрузить доску.после изменения настроек DIP для вступления изменений в силу.

Основные рекомендации:

• ПроверкаТребования к напряжению POCиспытываемого модуля перед выбором режима питания.

• Проверьте еще раз.Установка силовой рельсы MAX9296в конфигурации AP для предотвращения повреждений.

• Следуйте рекомендациям DIP для предотвращения конфликтов при инициализации регистра.
