GMsl десерализатор MIPI

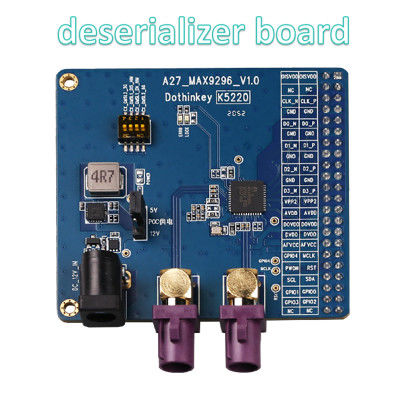

(1) О POC источнике питания: Декодерная плата может использовать два режима питания DC розетки или испытательной коробки для POC источника питания (выбранного J6), при этом при выборе источника питания DC-расхода,на панели декодера необходимо подключить внешний адаптер питания 12В/1А отдельно, а затем выберите 12V или 5V в качестве питания POC до J5; при выборе питания для испытательной камеры,Планшет декодера не требует отдельного внешнего источника питания и может быть сконфигурирован для питания POC через конфигурацию AP (в этом случае крышка J5 отказывается), а для испытательной камеры UC930 диапазон питания POC может устанавливаться от 4 до 18 В. Положение J5 и J6 показано на рисунке ниже,наша заводская настройка по умолчанию - выход 5В из точного контакта (чтобы не сжечь клиентский модуль), пользователи должны выбрать соответствующее питание POC в соответствии с фактическими потребностями питания испытываемого модуля перед использованием.

(2) О источнике питания чипа декодерной платы: чип MAX9296 на этой декодерной плате должен быть установлен внешне с четырьмя источниками питания,и четыре источника питания должны питаться из испытательной коробки., где AFVCC и DVDD должны быть установлены на 1,2 В в конце AP, AVDD должен быть установлен на 1,8 В в конце AP, DOVDD должен быть установлен в диапазоне 1,8-3,3 В в зависимости от необходимости,если в ПП есть другие настройки напряженияПеред тем, как сделать рисунок, необходимо убедиться, что напряжение этих каналов не установлено на указанный диапазон, чтобы избежать повреждения чипа MAX9296.

(3) О интерфейсе: на панели декодера зарезервировано 2,54 мм, двойной ряд 44PIN заголовка для стыковки со стандартным интерфейсом MIPI наших продуктов испытательной коробки.

(4) О MAX9296: Согласно официальной информации, MAX9296 теоретически может сочетаться с различными сериализаторами GMSL1/GMSL2, и при сочетании с различными сериализаторами GMSL,необходимо настроить различные группы параметров регистра.

(5) О переключателе DIP: переключатель DIP на декодерной плате представляет собой переключатель DIP 4 в 1, каждый из которых представляет собой независимую настройку оборудования,Каждая настройка оборудования соответствует специальной функции настройки регистра инициализации включения, только один DIP-бит допускается устанавливать в положение "Включен" одновременно, и после каждого DIP-бита необходимо снова включить Дискодную плату, чтобы эта настройка вступила в силу.
