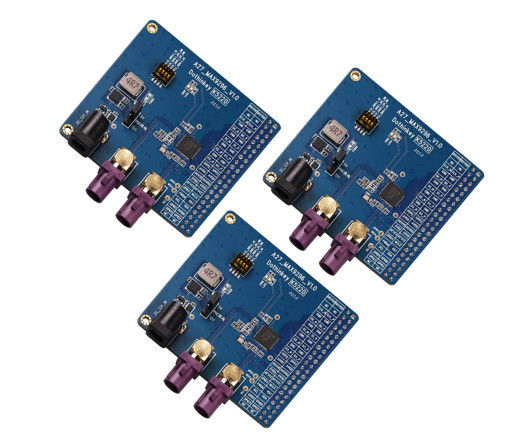

панель датчика изображения MIPI

(1) О POC источнике питания: эта декодерная плата может использовать два режима питания DC-накопителя или испытательной коробки для POC-накопителя (выбранный J6), в котором при выборе источника питания DC-накопителя,Планшет декодера должен быть подключен к внешнему адаптеру питания 12В/1А отдельно., а затем выберите 12V или 5V в качестве источника питания POC через J5; при выборе источника питания испытательной коробки на панели декодера не требуется отдельное внешнее источник питания,и может быть сконфигурирована для питания POC через конфигурацию AP (в это времяПоложение J5 и J6 показано на следующих рисунках:наша заводская настройка по умолчанию 5В выход постоянного тока (чтобы избежать сжигания модуля клиента), пользователи должны выбрать соответствующее питание POC в соответствии с фактическими потребностями питания тестируемого модуля перед использованием.Чип MAX9296 на этой панели декодера должен быть внешне обеспечен четырьмя источниками питания, и четыре источника питания должны быть обеспечены питанием из испытательной коробки, в которой AFVCC и DVDD должны быть установлены на 1,2 В в конце AP, AVDD должен быть установлен на 1,8 В в конце AP,DOVDD должен быть установлен в диапазоне 1.8-3.3В по мере необходимости, если есть другие настройки напряжения в AP, пожалуйста, игнорируйте.необходимо обеспечить, чтобы настройки напряжения этих каналов не превышали указанный диапазон, чтобы избежать повреждения чипа MAX9296.

(3) О интерфейсе: Эта декодерная плата имеет интерфейс заголовка 44PIN с двумя рядами длиной 2,54 мм для стыковки со стандартным интерфейсом MIPI наших продуктов испытательной коробки.

(4)О MAX9296: согласно официальной информации, max9296 теоретически может быть соединен с различными gmsl1/gmsl2 сериализаторами, и при соединении с различными gmsl сериализатораминеобходимо настроить различные группы параметров регистра.

(5) О переключателе DIP: переключатель DIP на декодерной плате представляет собой переключатель DIP четырех в одном, каждый из которых представляет собой независимую настройку оборудования,каждое оборудование соответствует специальной функции запуска и инициализации операции установки реестра;, каждый раз, когда только один из бит DIP разрешается набирать на стороне "Включенный", и после каждого бит DIP устанавливается, декодерная плата должна быть снова включена, чтобы эта настройка вступила в силу.
