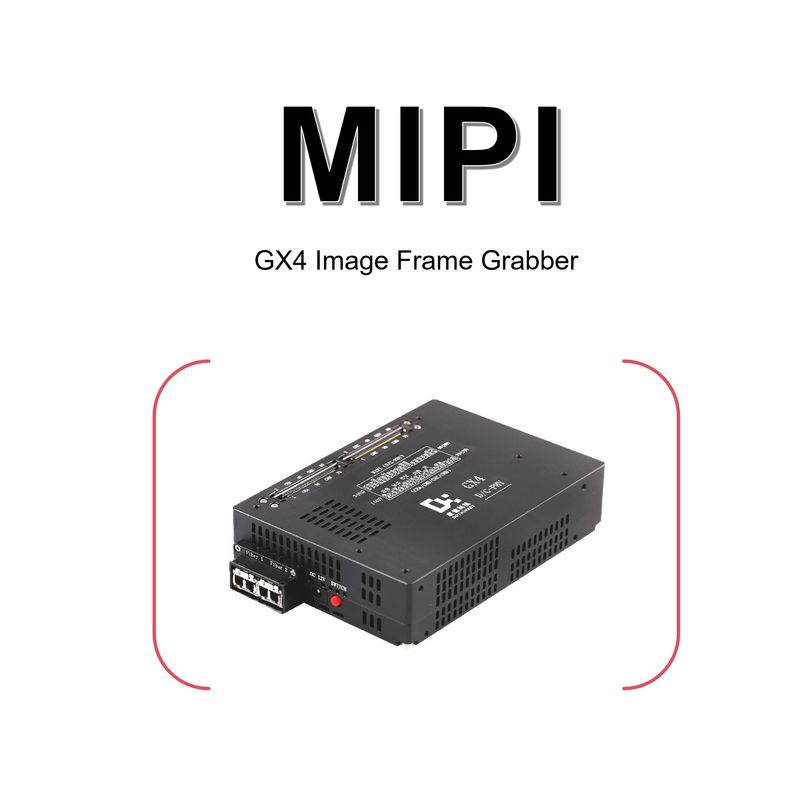

Модуль камеры мобильного телефона MIPI Frame Grabber Dothinkey GX4

Электрические спецификации

Электрическое питание

DC12V/3A

Защита ESD внешнего интерфейса

Модель человеческого тела (HBM) ≥ ± 4000 В
Модель машины (мм) ≥ ±200В

Размер

Высокий

35мм ± 0.2мм

Ширина

100мм ± 0.2мм

Длина

140мм ± 0.2мм

Сходные с датчиками характеристики

Интерфейс датчика

MIPI D-PHY CSI;MIPI C-PHY CSI

Максимальная ставка MIPI

GX4/GX4Е

CHA/CHB

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.9Gsps/Trio

КРС/КРД

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.5Gsps/Trio

Канал передачи данных MIPI

4C,4D,3D+1C,3C+1D&2D+2C

MIPI D-PHY 1/2/4 полосы

MIPI C-PHY 1/2/3 Трио

Характеристики DPS

Поддержка 28 питания регулируемый

Предоставлять 4X7 независимый источник питания, из которых 4X4 дорога регулируемая 0,8-3,3В, максимальная пропускная способность 1А; 4X2 дорога регулируемая 0,8-5В, максимальная пропускная способность 1А, 4X1 дорога 0.регулируемый 8-8В, максимальная пропускная способность 3A.

Особенности ОС

Поддержка теста ОС 4X29

Интерфейс ПК и буфер

Интерфейс связи ПК

10G интерфейс оптического волокна* 2

Способность буфера

DDR4_16Gbit

Измерение напряжения

Измерение напряжения LP

Диапазон измерений: 0 ~ 1,4 В, точность: ± 10 мВ

Измерение напряжения датчика GPIO

Диапазон измерений: 0 ~ 3,3 В, точность: ± 20 мВ

Особенности ЛК

Поддерживает испытание LC 4X29 каналов

Индикаторы связи датчиков

Сто тысяч.-1M

SPI Максимальная частота связи

20 МГц

Часы датчиков

6 - 99 МГц±0,01 МГц

Уровень IO датчика (по DOVDD)

1.2 - 3.3В
