Многоразовый источник питания для захвата каркаса изображения DC12V 3A DDR4_16Gbit Buffer Capacity

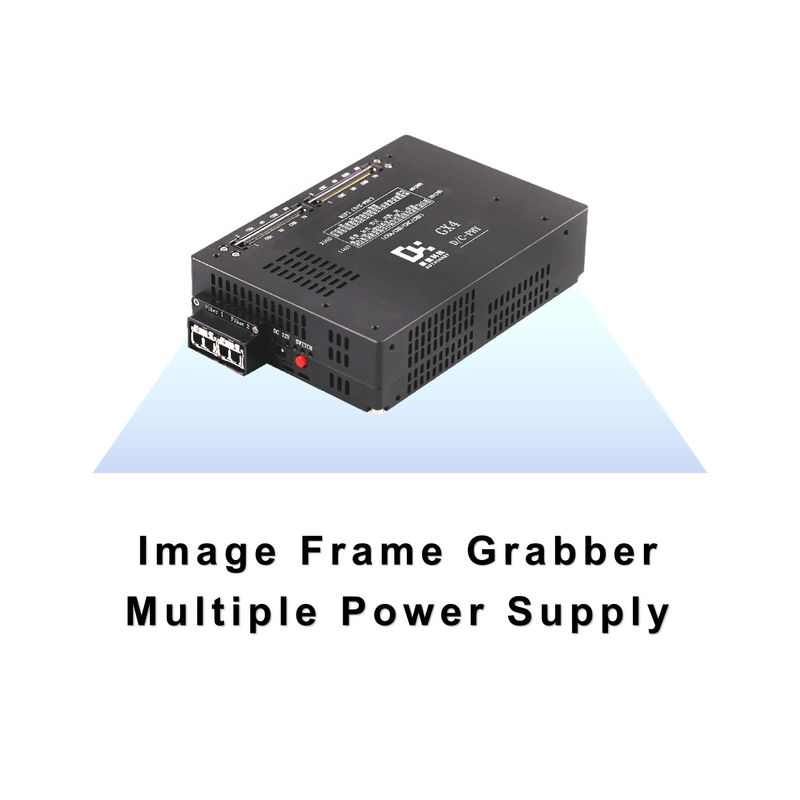

Сборщик каркаса изображения с несколькими источниками питания

Ниже приведены значения этих параметров, относящихся к каналу MIPI, в GX4 Image Frame Grabber:

Значения канала MIPI
4C: указывает на наличие 4 каналов C-PHY.
4D: указывает на наличие 4 каналов D-PHY.
3D+1C: указывает, что существует 3 канала D-PHY и 1 канал C-PHY.
3C+1D: указывает на наличие 3 каналов C-PHY и 1 D-PHY.
2D+2C: указывает на наличие 2 каналов D-PHY и 2 каналов C-PHY.

MIPI D-PHY 1/2/4 полосы

D-PHY:

Стандарт интерфейса физического уровня, обычно используемый для высокоскоростной передачи данных между мобильными процессорами приложений и периферийными устройствами, такими как камеры и дисплеи.

Лейн:

В D-PHY данные передаются через полосу, каждая полоса состоит из пары дифференциальных линий сигнализации. 1/2/4 полоса означает, что для передачи данных поддерживаются 1, 2 или 4 полосы соответственно.

MIPI C-PHY 1/2/3 Трио

C-PHY:

Новый стандарт интерфейса физического уровня, введенный Альянсом MIPI, с более высокой эффективностью передачи данных и пропускной способностью по сравнению с D-PHY.

Трио:

В C-PHY данные передаются по группе из трех сигнальных линий (т.е. Trio) вместо использования дифференциальных пар, как в D-PHY. 1/2/3 Trio означает, что он поддерживает передачу данных по 1, 2,или 3 трио, соответственно.
