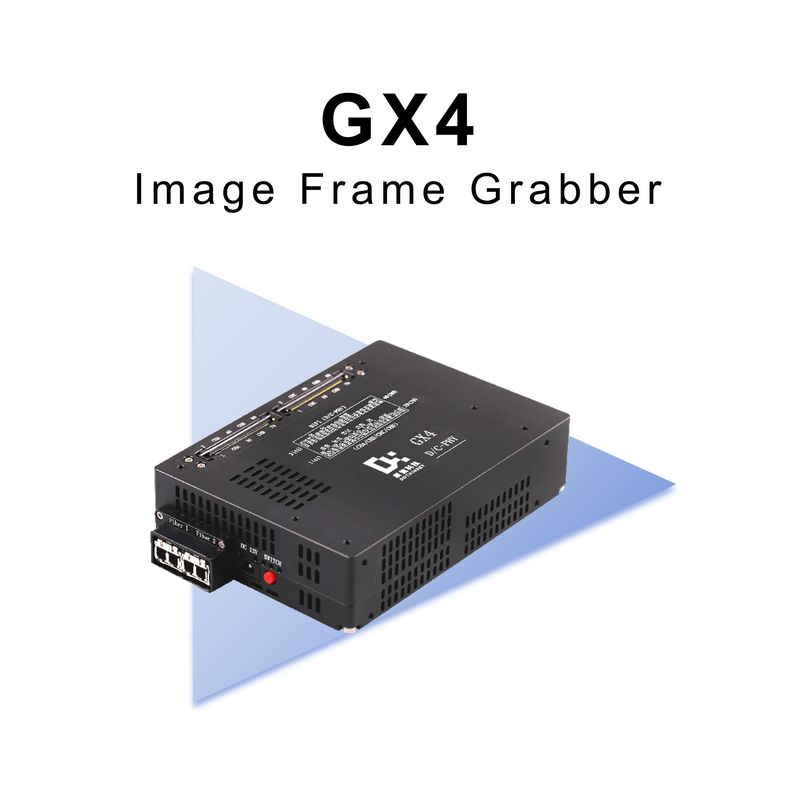

GX4 Dothinkey Frame Grabber 4 Channel D/C-PHY MIPI Frame Grabber, используется для захвата каркаса

Введение в GX4 Image Frame Grabber

Dothinkey GX4 Image Frame Grabber использует 4-канальное получение изображений MIPI D/C-PHY со следующими преимуществами:

Высокая совместимость
Поддерживает одновременное тестирование модулей C-PHY и D-PHY, что делает производственную линию более гибкой и исключает необходимость частой замены Grabber Frame.

Регулирование напряжения может быть определено в соответствии с порогом LP различных модулей, точный контроль качества модуля на карте.

Сильная способность передачи данных
MIPI D-PHY скорость до 1,9 Гбит/Лейн, MIPI C-PHY скорость до 1,5 Гбит/Трио, может передавать данные изображения на высокой скорости.

4-канальная конструкция позволяет одновременно получать несколько данных изображения для удовлетворения потребностей в тестировании модулей с несколькими камерами.

Высокая эффективность получения и обработки
Оснащенный DDR4_16Gbit Buffer, он может временно хранить большое количество данных изображения, чтобы уменьшить риск потери данных и повысить эффективность сбора и обработки.

Высокоскоростной интерфейс соединителя (модуль-карточный конечный соединитель модели FX18-80P-0.8SV) обеспечивает стабильную и надежную передачу данных.

Многоканальное независимое управление
4 канала можно управлять независимо и гибко комбинировать для удовлетворения потребностей различных сценариев испытаний.

Поддерживает различные комбинации каналов, такие как 4C, 4D, 3D+1C, 3C+1D или 2D+2C и т. д., адаптируясь к конфигурации каналов различных модулей камеры.

Улучшение эффективности производства
Поддерживая одновременное освещение 4 модулей, он может тестировать несколько модулей камер одновременно, что значительно повышает эффективность производства.

Оборудовано 7*4 каналами регулируемого питания датчика, которые могут полностью удовлетворять требованиям питания модуля и обеспечивать стабильность процесса испытаний.
