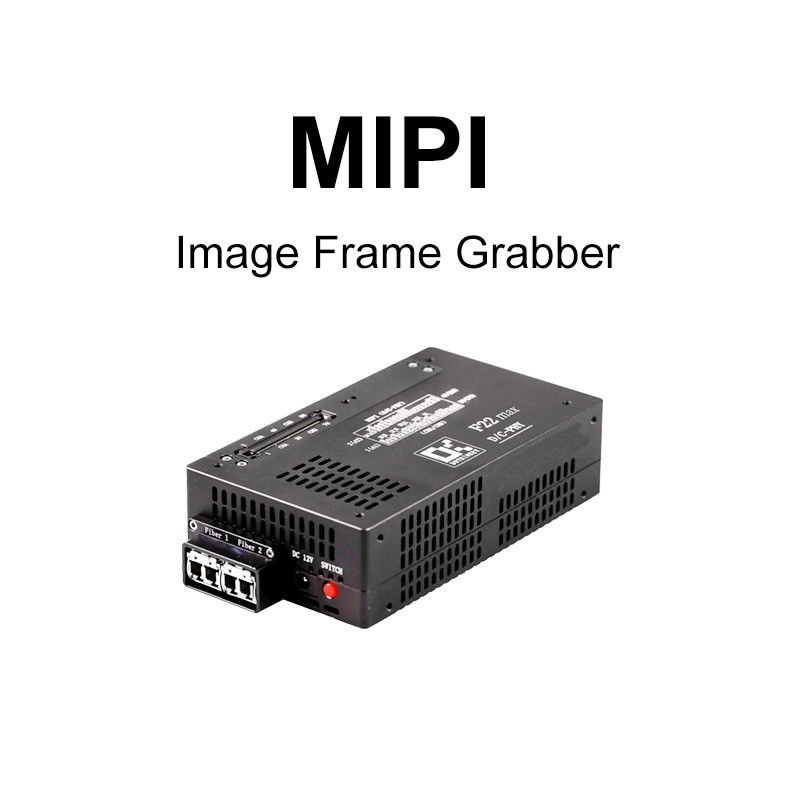

C-PHY Image MIPI Frame Grabber Dothinkey F22MAX высокая пропускная способность

MIPI C-PHY - захватчик кадров изображений

MIPI C-PHY представляет собой высокоскоростной серийный интерфейс, разработанный консорциумом MIPI с следующими преимуществами:

1Высокая эффективность передачи
Используя трехфазную технологию кодирования символов, 2,28 бита на символ передаются по трем линиям,который может реализовать более высокую скорость передачи данных, чем традиционная двухфазная дифференциальная сигнализация на той же часовой частоте, например, при 2,5G символов/с, каждый канал может обеспечить скорость передачи данных около 5,7Gbps.

2Высокая пропускная способность
Высокая пропускная способность на канале с ограниченной пропускной способностью для удовлетворения потребностей в видео высокой четкости, изображениях высокого разрешения и другой передаче большого объема данных,например, поддержка 48-мегапиксельной камеры для быстрой считывания данных, видеозапись 8K со скоростью 30 кадров в секунду и дисплеи с разрешением 2K.

3. Низкое потребление энергии
С режимом низкой мощности и оптимизированными функциями управления питанием, он подходит для мобильных устройств на батареях и может работать при более низком напряжении питания, чтобы продлить срок службы батареи устройства,например, в портативных устройствах, чтобы обеспечить срок службы батареи при длительном использовании.

4Упрощенная система часов
Время действия часов закодировано в каждом символе, что устраняет необходимость в отдельных каналах часов, упрощает восстановление часов и снижает сложность и стоимость проектирования системы.

5Хорошая совместимость
Многие общие черты с D-PHY могут сосуществовать на одном и том же пине IC, что позволяет разрабатывать устройства с двумя режимами,защита инвестиций поставщиков в технологию D-PHY и предоставление более гибких вариантов проектирования.

6Высокая надежность
Его трехфазная дифференциальная сигнальная конфигурация и технология кодирования коррекции ошибок эффективно противостоят помехам шума и обеспечивают целостность и точность передачи данных.

7Различные сценарии применения
Подходит для периферийных соединений, таких как камеры, дисплеи и датчики в мобильных устройствах, а также бортовых информационно-развлекательных систем и бортовых сенсорных сетей в автомобильной электронике,и может также быть расширена в развивающихся областях, таких как Интернет вещей, виртуальной реальности и связи 5G.
