Дотхинки Декодирующая панель AHD TVI CVBS Карта для захвата карты DC 12V / 1A

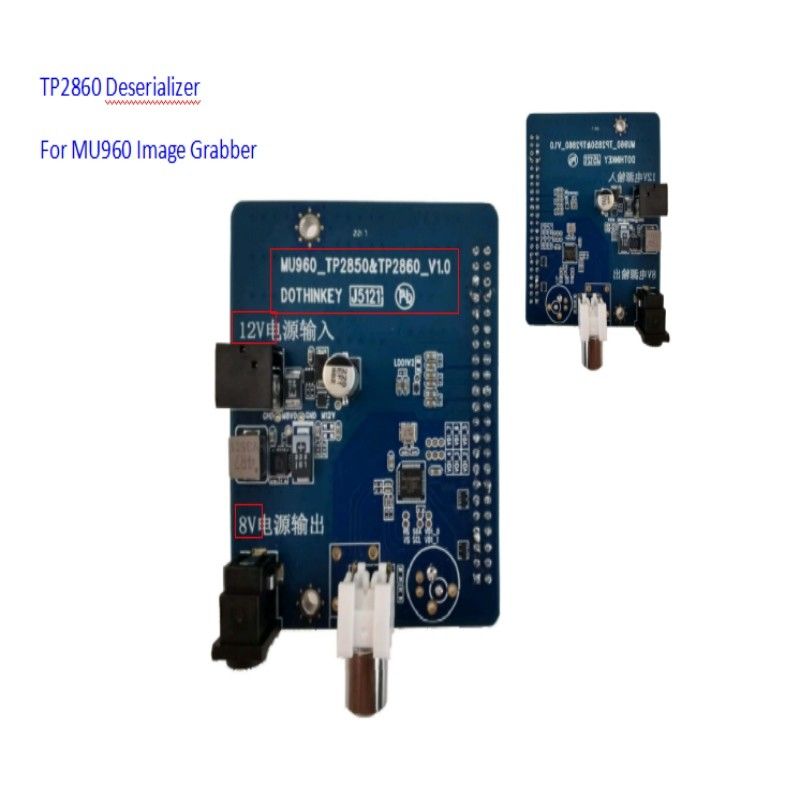

Dothinkey Deserializer TP2860 Декодирующая панель Стензирующая панель

1Особенности:

a. поддерживает декодирование модулей типа AHD/TVI, подходящих для автомобильных модулей;
b. выходный сигнал MIPI в сочетании с захватывающим изображениями MU960/UC930 для получения изображения автомобильного модуля.

2Спецификация:

3. Предупреждение перед применением:
1) Что касается POC источника питания: POC источник питания этого десерализатора преобразуется из внешнего 12V источника питания в 8V рабочее напряжение через контактное устройство,так что десериализатор требует отдельный внешний 12V / 1A адаптер питания.
2) Что касается источника питания чипа дезерялизатора: чип TP2860 на этом дезерялизаторе требует трех внешних источников питания.и AVDD захватчика изображенийDVDD должен быть настроен на 1,2 В, DOVDD может быть настроен на 1,8 или 3,3 В, AVDD должен быть настроен на 3,3 В. Перед работойнеобходимо обеспечить, чтобы все настройки напряжения не превышали указанный диапазон, чтобы избежать повреждения чипа TP2860..
3) Что касается интерфейса: этот десерализатор оставляет 2,54 мм расстояние, двойной ряд интерфейс 44PIN пин для соответствия стандартного интерфейса MIPI нашей компании для захвата изображений,и коаксиальный разъем RCA для соединения модулей испытания.

4. Описание интерфейса панели десерализатора:
