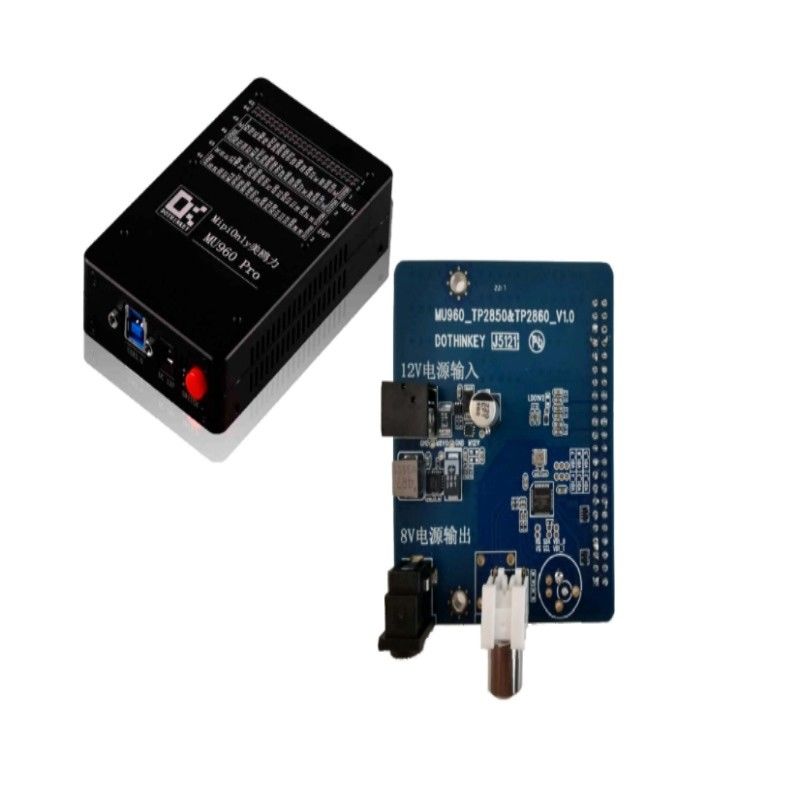

Десериализатор декодирования Grabber Card Dothinkey Image Grabber Card MU960

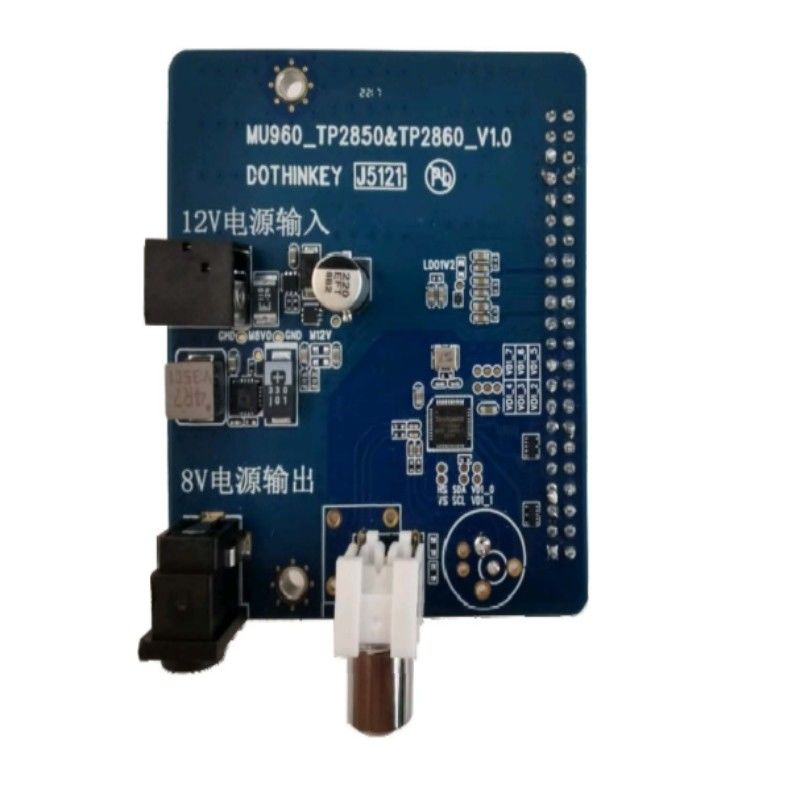

TP2860 Десериализатор для захватчика изображений MU960

Особенности:

1. Поддерживает декодирование модулей типа AHD/TVI, подходящих для автомобильных модулей;
2. выход сигнала MIPI, в сочетании с захватчиком изображений MU960/UC930 для получения изображения автомобильного модуля.

Спецификация:

2. Предупредите перед использованием!!!
(1) Что касается POC источника питания: POC источник питания этого десерализатора преобразуется из внешнего 12V источника питания в 8V рабочее напряжение через контактное устройство,так что десериализатор требует отдельный внешний 12V / 1A адаптер питания.
(2) Что касается источника питания чипа десерриализатора: чип TP2860 на этом десерриализаторе требует трех внешних источников питания.и AVDD захватчика изображенийDVDD должен быть настроен на 1,2 В, DOVDD может быть настроен на 1,8 или 3,3 В, AVDD должен быть настроен на 3,3 В. Перед работойнеобходимо обеспечить, чтобы все настройки напряжения не превышали указанный диапазон, чтобы избежать повреждения чипа TP2860..
(3) Что касается интерфейса: этот десерализатор зарезервировал интерфейс с интервалом 2,54 мм, двойной ряд 44PIN для соответствия стандартному интерфейсу MIPI нашей компании для захватывателей изображений,и коаксиальный разъем RCA для соединения модулей испытания.

3. Описание интерфейса десерализатора:
