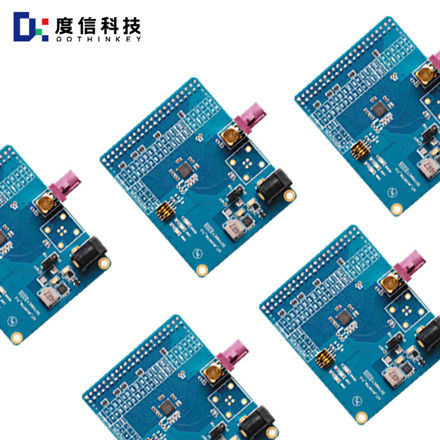

Fpd Link III Deserializer A27_MAX96706 (очиститель от серий)

Fpd ссылка iii десерализатор A27_MAX96706

Применение промышленного десерализатора в тестировании модуля камеры мобильного телефона.

1Ключевая роль в процессе испытаний
Конверсия протокола: высокоскоростные дифференциальные сигналы из модулей камер сотовых телефонов (например,MIPI CSI-2 интерфейс) должны быть преобразованы в сигналы USB или Ethernet для обработки испытательным оборудованием (eНапример, Image Grabber GQ4 от Dothinkey поддерживает интерфейс D/C-PHY, который позволяет синхронизировать тестирование с помощью четырех камер через оптоволоконную передачу.
Анализ качества изображения: после того, как панель Deserializer преобразует данные RAW в отображаемое изображение, программное обеспечение для тестирования (например, Imatest) анализирует такие параметры, как разрешение, шум, искажение и т. Д.,для обеспечения соответствия модуля таким стандартам, как ISO 12233 и ISO 15739.
Проверка совместимости протоколов: для новых протоколов (например, CPHY V3.0), панели Deserializer должны проверять стабильность связи между модулем и хостом.Dothinkey обновил прошивку FPGA для поддержки режима CPHY LRTE и решил проблему передачи, вызванную высокочастотным LP-сигналом.

2Типичные сценарии испытаний
Испытание 3D-камеры: для модулей структурированного света или ToF, панели Deserializer должны обрабатывать сигналы лазерного привода (например,VP20 Image Grabber поддерживает измерение фототока на уровне nA) и прием данных изображения для обеспечения точности 3D-изображения.
Испытания модулей с высоким разрешением: например, панели Deserializer, поддерживающие разрешение 8K (например,RK3588 промышленная карта) может обрабатывать 4320P видеопотоки в режиме реального времени для проверки пропускной способности модуля.
Тестирование совместной работы с несколькими камерами: панели десериализатора должны синхронно обрабатывать данные из нескольких камер, чтобы гарантировать правильное функционирование сшивания изображений или стереовизуального зрения.

3Интеграция с продуктами Dothinkey
Интегрированная функция декодирования с Image Grabber: Dothinkey's Image Grabber (например, UC930) имеет встроенный FPGA и ASIC чип, который поддерживает автоматическое переключение интерфейсов MIPI CSI-2 и DVP,и выводит обработанные данные через USB3.0.
Гибкая адаптация протокола: Dothinkey быстро адаптирует новые функции, такие как режим CPHY LRTE, к требованиям протокола различных производителей датчиков путем обновления логики FPGA.

Industrial Deserializer board является основным компонентом тестирования модуля камеры сотового телефона, который включает преобразование протокола (например, MIPI CSI-2 в USB), декодирование данных (например,RAW в RGB) и оптимизации сигнала (e.г. фильтрация шума).

Dothinkey и другие поставщики используют технологию FPGA для реализации гибкой адаптации протокола и поддержки высокого разрешения,многокамерное совместное тестирование для удовлетворения потребностей в массовом производстве потребительской электроники, автомобильной электроники и других областях. При выборе панели Deserializer необходимо выбрать панель Deserializer с соответствующим интерфейсом,пропускная способность и способность обработки в соответствии с сценариями испытаний (e). например, 3D-камера, 8K-видео) и требования к протоколу (например, CPHY LRTE).
