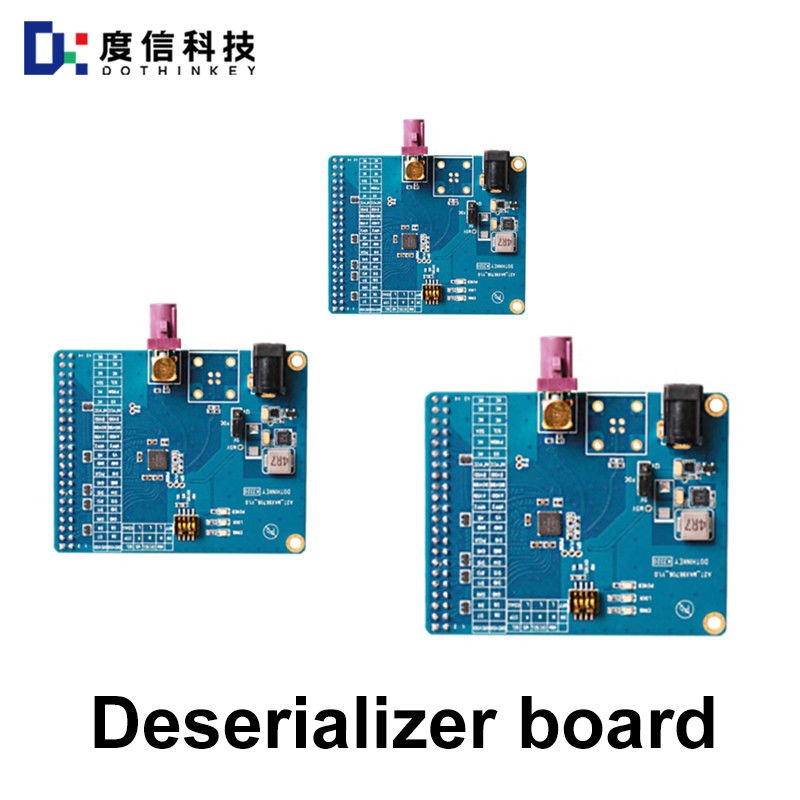

Industrial Deserializer board - это устройство обработки сигнала, в основном используемое для преобразования исходных сигналов необработанных данных от датчиков или камер в разрешимые изображения или команды управления,который широко используется в области машинного зренияОсновные функции включают преобразование протоколов (например, MIPI CSI-2, LVDS), декодирование данных (например, изображение RAW,сжатый формат) и кондиционирование сигнала (Ниже приведено объяснение технических принципов, сценариев применения и типичных случаев:
I. Технические принципы и функции производственных панелей десертилизаторов
1Анализ и преобразование протокола сигнала
Тип входного сигнала: Планшеты десерализатора обычно принимают дифференциальные сигналы (например, режим HS MIPI CSI-2) или параллельные сигналы (например, интерфейс DVP), которые содержат необработанные данные изображения (например,Формат RAW) или команды управления выводом из модулей камеры.
Обработка протоколов: например, для протокола MIPI CSI-2 панель Deserializer должна обрабатывать ее слоистую структуру (слой приложений, слой протокола, физический слой),включая пакетирование/разпакетирование данных, коррекция ошибок (например, CRC) и управление каналами. Возьмите Dothinkey's Image Grabber в качестве примера, он реализует поддержку режима CPHY LRTE через FPGA,что решает проблему, что традиционный специальный чип не может производить изображения из-за ограничения протокола версии.
Интерфейс вывода: декодированные данные передаются на компьютер или хост-компьютер через USB3.0, GigE Vision или HDMI интерфейс, который поддерживает анализ или хранение изображений в режиме реального времени.

2Декодирование данных и обработка изображений
Декодирование изображения RAW: выходящие из модуля камеры данные RAW (например, формат Bayer) необходимо конвертировать в стандартные форматы изображения (например, RGB,YUV) через панель Deserializer для последующего анализа.Например, у Dothinkey UC930 Image Grabber поддерживает высокоточное обнаружение тока (минимум 10 нА) и передает обработанные данные через интерфейс USB3.0.
Обработка формата сжатия: некоторые платы Deserializer поддерживают декодирование H в режиме реального времени.264, H.265 и другие видеокодировки, которые подходят для сценариев, требующих потоков видео с высоким разрешением (например, мониторинг 8K).

3Кондиционирование и оптимизация сигнала
Фильтрация шума: уменьшение помех сигнала с помощью аппаратных схем или алгоритмов цифровой обработки сигнала (DSP) для улучшения качества изображения.
Выравнивание времени: обеспечить синхронизированную передачу многоканальных данных (например, модулей с несколькими камерами), чтобы избежать неправильного выравнивания изображения.
