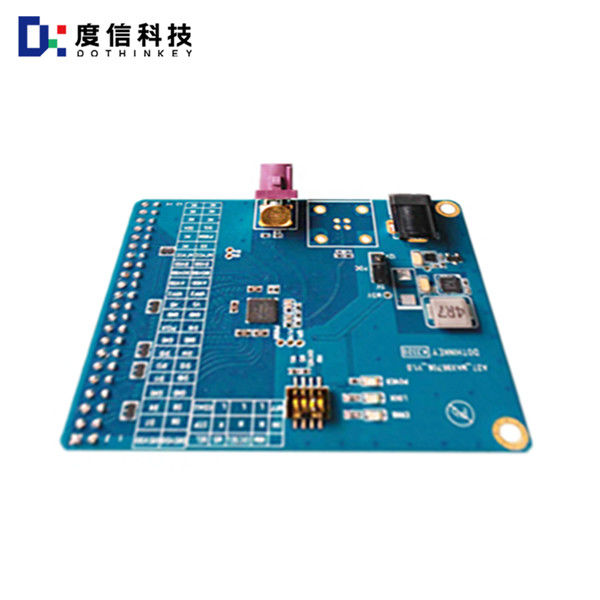

Карта датчика изображения A27_MAX96706

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

Какой выход сигнала DVP?

DVP (Digital Video Port) - это традиционный выходной интерфейс датчика с параллельным режимом вывода, ширина бит данных интерфейса DVP может быть 8 бит, 10 бит, 12 бит или 16 бит, используя сигналы уровня CMOS,и максимальная частота около 96 МГц.Максимальная частота составляет приблизительно 96 МГц.

К основным сигналам интерфейса DVP относятся:
PCLK (Pixel Clock): Пиксельные часы, каждый час соответствует одному пикселю данных.
HSYNC (Horizontal Synchronization): Сигнал синхронизации линии, используемый для управления передачей данных каждой линии.
VSYNC (Vertical Synchronization): сигнал синхронизации кадров, используемый для управления передачей данных каждого кадра.
Сведения: пиксельные данные, точная ширина бита зависит от поддержки интернет-провайдера или базовой полосы.

К характеристикам интерфейса DVP относятся:
Параллельный выход: DVP использует параллельную передачу, которая медленнее и имеет меньшую пропускную способность.
Сигналы уровня CMOS: вместо дифференциальных сигналов используются сигналы уровня CMOS.

На практике интерфейс DVP обычно используется для подключения датчика изображения и чипа обработки изображения (ISP) для передачи и обработки видеоданных.Чип ISP будет обеспечивать внешний вход часов (MCLK или XCLK), и PLL внутри датчика будет рассчитывать для генерации PCLK, частота которого определяется величиной изображения, частотой кадров и разрешением.
