Многофункциональная панель десерализатора

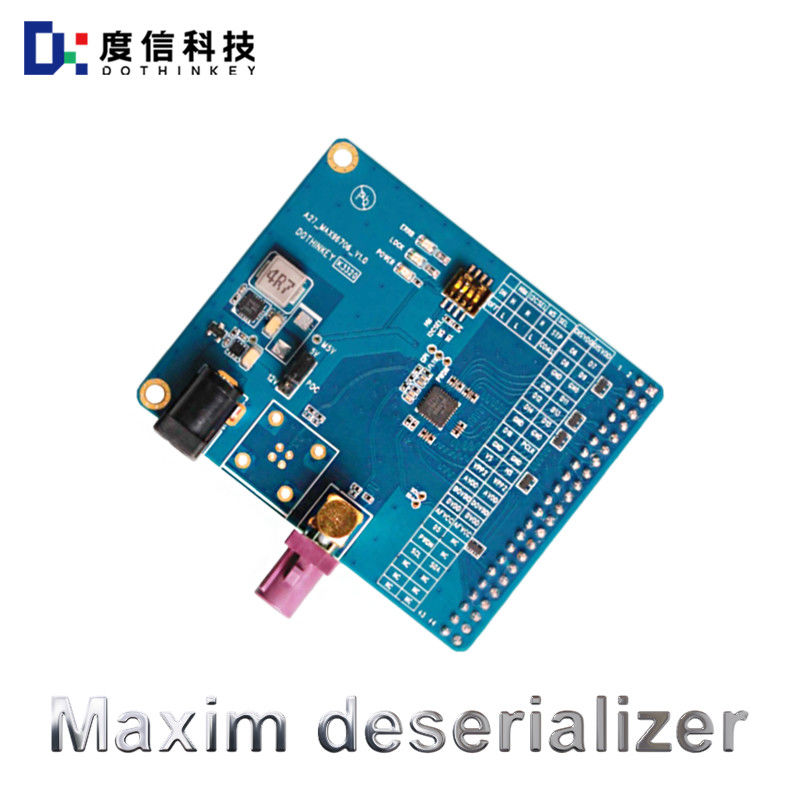

Многофункциональная панель дезеркализатора Dothinkey A27 MAX96706
Перед использованием необходимо прочитать:
Об источнике питания P0C: эта плата Deserializer предоставляет только SV и 12V два напряжения для пользователей, чтобы выбрать для источника питания POC,Наши заводские настройки по умолчанию для нашего завода настройки по умолчанию является SV выход, пользователи должны использовать крышку для выбора подходящего напряжения питания в соответствии с требованиями напряжения испытываемого модуля перед использованием, пожалуйста, свяжитесь с нами для настройки крышки.
Питание чипом на панели Deserializer: MAX96706 нуждается во внешнем источнике питания (IWDVDD, AVDD, DOVDD) на этой панели Deserializer, трехстороннее питание должно быть подано с помощью Grabber изображения,из которых DVDD и AVDD должны быть установлены в терминале ПП на 1.8V DOVDD в соответствии с необходимостью устанавливается в диапазоне 1,8-3,3V, работа карты, вы должны убедиться, что настройки напряжения не превышают установленные пределы,и настройки напряжения нескольких каналовНастройки напряжения нескольких цепей не должны превышать указанный диапазон, чтобы избежать повреждения чипа MAX96706.
О интерфейсе: Эта плата Deserializer зарезервировала интерфейс 2X22PIN DVP, предназначенный для столкновения с серией продуктов MU960, поддерживающих DVP.
Согласно официальной информации о MAX96706, MAX96706 в принципе используется для совмещения с сериализаторами MAX96705-MAX96711,и он также может быть использован с другими GMSL сериализаторы для реализации интерактивной операции, но есть некоторые ограничения, которые следует отметить в это время, перед использованием,пользователи должны внимательно следовать официальным требованиям DATASHEET аналогов MAXM и официальному веб-сайту советов по QA. дизайн.
Каждый раз, когда переключатели DIP на борту Deserializer устанавливаются, она должна быть перезагружена, чтобы текущая настройка вступила в силу.
