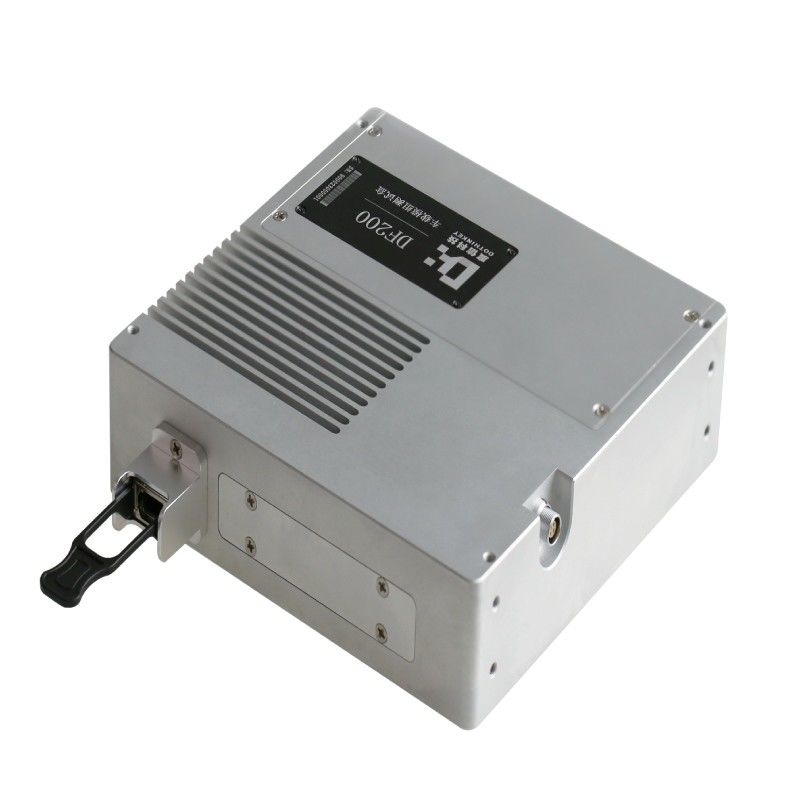

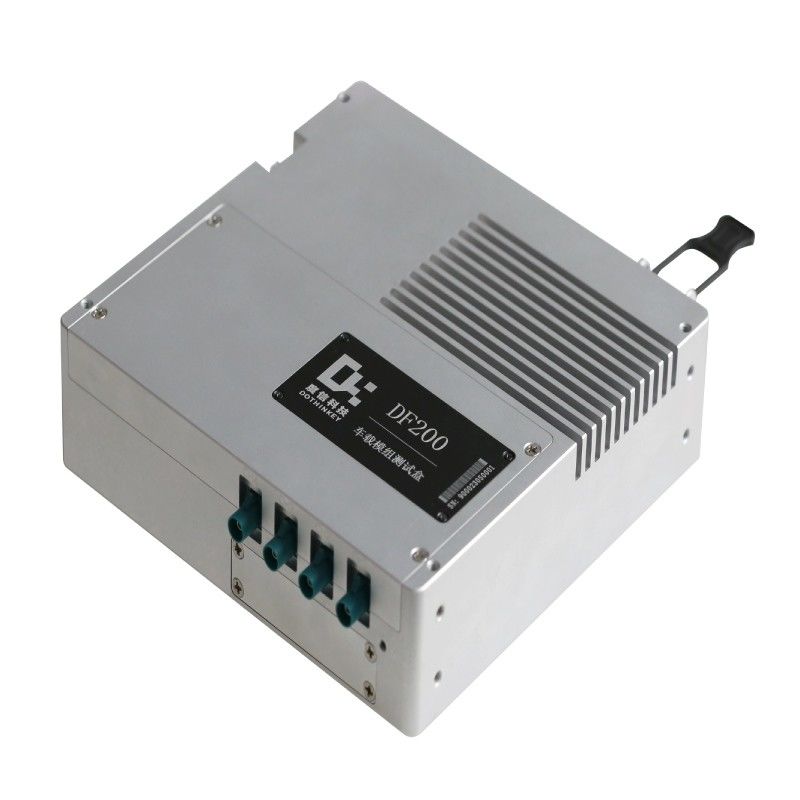

DF200 Dothinkey Image Frame Grabber для испытаний электромагнитных характеристик автомобильных модулей

DF200 Снимок для автомобильного модуля испытания EMC

1- Гибко выбирайте каналы 1-4;
2. настройка питания модуля 0,8-18В;
3. Текущий мониторинг, показатель частоты кадров/ошибок кадров, статистика ошибок ссылок, статистика ошибок декодирования;
4. Захватывать и сохранять весь образ каждого канала, с помощью POC;
5Гибкие решения для отключения по мере необходимости (для сериализированных автомобильных модулей MAXIM/TI, совместимых с подавляющим большинством модулей сериализации, доступных в настоящее время на рынке)
6. Поддержка 40G волоконно-оптической связи (с использованием одного-четырех волоконно-оптических кабелей, совместимых с картами 10G, и пропускной способности, определяемой количеством подключенных портов 10G)
Решение);
7. Способен поддерживать испытания EMC автомобильных модулей на уровне автомобильной спецификации (при условии, что сам автомобильный модуль может пройти EMC уровня автомобильной спецификации).

Результаты испытаний EMC для автомобильной камеры

BCI: прохождение уровня 2

ESD: Прямой разряд: 1контактный разряд: ±15КВ; 2воздушный разряд: ±25КВ

Косвенный разряд: 1 разряд на сцепной пластине: ±25КВ

Антиинтерференция временной сцепки: быстрый импульс: +100V/us, -150V/us

RE: Уровень прохождения класса 5; канал испытательной частоты: 300MHz-2,5GHz
